Karıştırma Tankı 30L – 60L

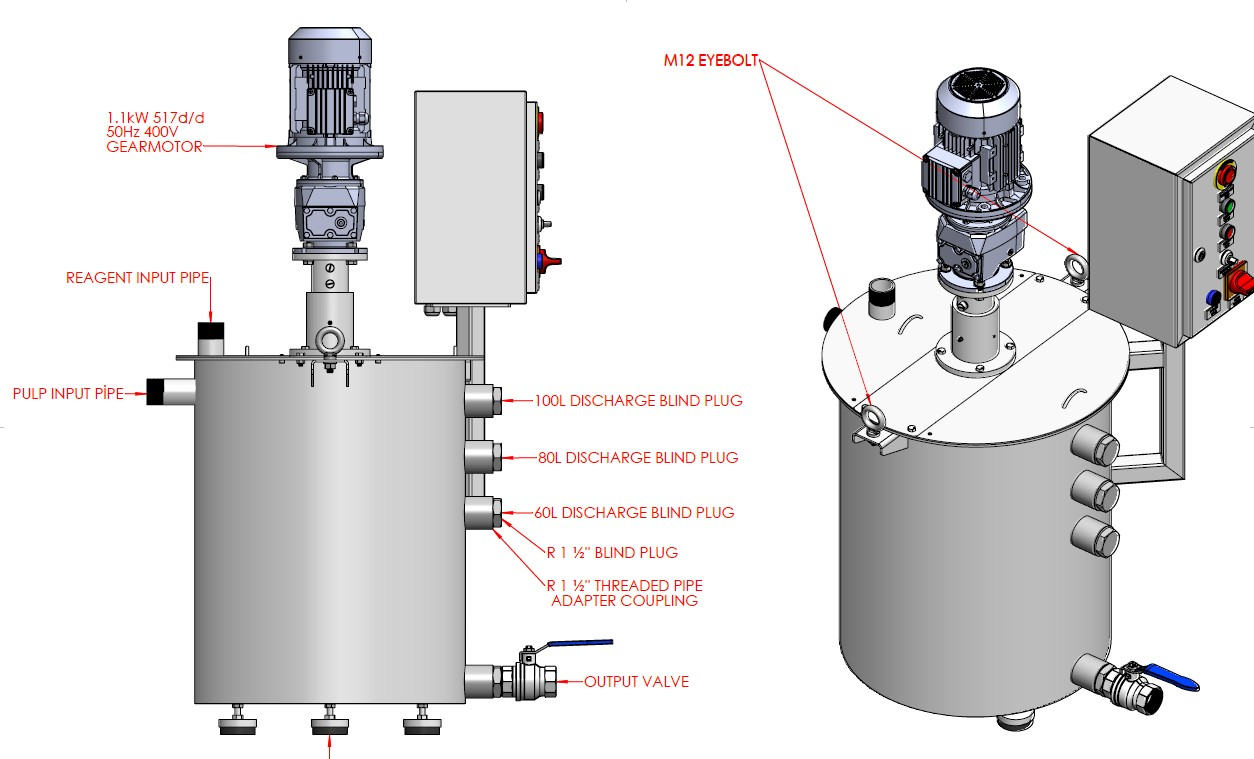

Paslanmaz çelik karıştırma tankı detaylı mühendislik çizimi - 1.1kW redüktörlü motor, reaktif girişi, pulp girişi, 60L/80L/100L tahliye portları ve M12 taşıma kulpu

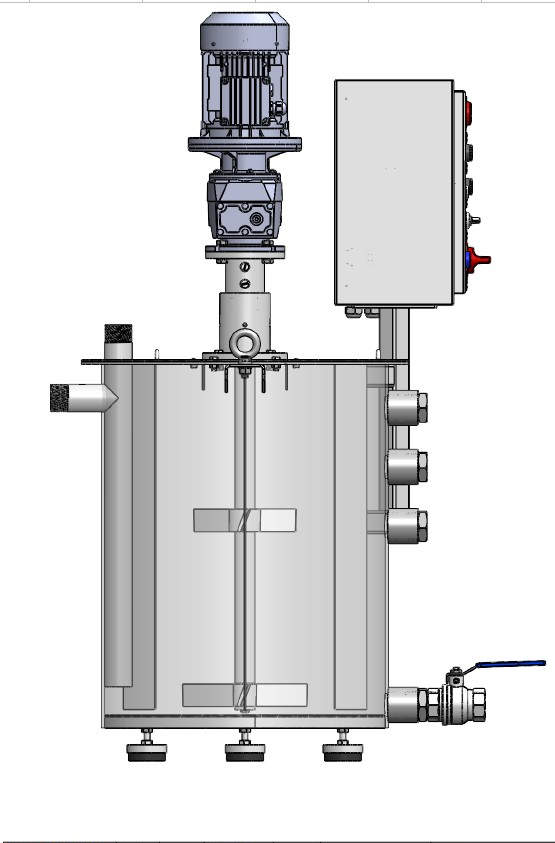

Çift pervaneli paslanmaz çelik karıştırma tankı teknik çizimi - redüktörlü gearmotor, kontrol panel ve çoklu tahliye portlu Ünal Mühendislik mühendislik tasarımı

AÇIKLAMA

Ünal Mühendislik tarafından mühendislik standartlarında tasarlanıp üretilen paslanmaz çelik karıştırma tankları, sıvı ve katı bileşenlerin homojen şekilde karıştırılması, kondisyonlama ve düzenli besleme işlemleri için geliştirilmiştir. 30 litre ve 60 litre kapasiteler en yaygın tercih edilen standart modellerimiz olmakla birlikte, bir mühendislik firması olarak müşterilerimizin proses gereksinimlerine uygun her hacim ve geometride özel üretim tanklar da imal edebiliyoruz.

İhtiyacınız ister birkaç litrelik bir laboratuvar ölçeği, ister yüzlerce litrelik pilot tesis uygulaması olsun; tank hacmi, çap/yükseklik oranı, pervane tipi, motor gücü ve aksesuar konfigürasyonu projenize özel olarak tasarlanır.

Standart modellerde tank gövdesi, karıştırıcı mili ve pervane korozyona dayanıklı AISI 304 paslanmaz çelikten imal edilmiştir; daha agresif kimyasal ortamlar için AISI 316 paslanmaz çelik seçeneği sunulmaktadır.

30 Litre Tank Ölçüsü: Ø 340 x 390 mm
60 Litre Tank Ölçüsü: Ø 425 x 460 mm

🔬 pH Probu için Özel Tasarlanmış Yuva

Karıştırma tankımızın ayırt edici mühendislik detaylarından biri, gövde üzerinde pH probu için özel olarak konumlandırılmış entegre yuvasıdır. Bu özel oda sayesinde:

pH probu, karıştırma sırasında sabit ve güvenli konumda kalır,
Pervane türbülansından korunarak ölçüm hassasiyeti korunur,
Proses süresince anlık ve kesintisiz pH takibi mümkün olur,
Flotasyon ön koşullandırma, liç (leaching) ve reaktif dozajlama gibi pH’a duyarlı işlemlerde doğru ve tekrarlanabilir sonuçlar elde edilir.

🔥 Opsiyonel Isıtıcı Sistemi ile Sıcaklık Kontrollü Karıştırma

Sıcaklığa duyarlı proseslerde verim ve tekrarlanabilirliği artırmak için tanklarımıza opsiyonel olarak entegre ısıtıcı sistemi eklenebilir. Bu sayede:

Proses sıcaklığı kontrollü ve sabit tutulur,
Liç (leaching), reaktif çözünme ve viskoz karışımlarda reaksiyon hızı optimize edilir,
Sıcaklık probu ile hassas sıcaklık takibi ve geri besleme sağlanır,
pH ve sıcaklık birlikte izlenerek çok parametreli kondisyonlama mümkün olur.

İsteğe bağlı olarak çift cidarlı (jacketed) ısıtma, bant tipi ısıtıcı veya daldırma rezistans çözümleri sunulmaktadır.

TEKNİK DATA

Hız 0- 1000 rpm

Motor Gücü ve Elektrik 0.55 - 1.5 kW, 230 V, 1p, 50/60 Hz

Farklı Voltajlara Uyarlanabilir.

✔ Mühendislik Tasarımı & Özel Üretim — 30L, 60L standart modellerin yanında projeye özel hacim, geometri ve konfigürasyonda üretim

✔ AISI 304 Paslanmaz Çelik Gövde — Korozyona dayanıklı, uzun ömürlü tasarım (AISI 316 opsiyonel)

✔ pH Probu için Entegre Özel Yuva — Hassas ve kesintisiz pH ölçümü için özel oda

✔ Kademesiz Hız Kontrolü — 0-1000 rpm aralığında hassas devir ayarı

✔ Dengeli ve Güçlü Motor — Titreşimsiz, güvenilir performans

✔ Isıtıcı Sistemi — Çift cidarlı, bant tipi veya daldırma rezistanslı sıcaklık kontrolü

🔹 Farklı Hacim Seçenekleri – Özel projeler için kapasiteye göre özelleştirme.
🔹 Farklı Malzeme Seçenekleri – AISI 304 Paslanmaz Çelik, AISI 316 Paslanmaz Çelik opsiyonu.
🔹 Özel Karıştırıcı Tasarımları – Proses gereksinimlerine uygun farklı pervane tipleri.
🔹 Daha Güçlü Motor Seçenekleri – Yüksek viskoziteli karışımlar için.
🔹 Prosesinize göre ısıtıcılı, ısı kontrollü, taşmalı sistemler

UYGULAMA ALANLARI

🏭 Madencilik & Metalurji — Cevher kondisyonlama, flotasyon öncesi reaktif karıştırma, sıcak liç testleri

🧪 Laboratuvar & Pilot Ölçek Çalışmalar — Kimyasal ve mineral analiz süreçleri

⚗ Kimya & İlaç Sektörü — pH ve sıcaklık kontrollü solüsyon ve formülasyon hazırlığı

🏗 Çimento ve İnşaat Sektörü — Katkı malzemeleri ve harç karışımı

🌍 Çevre & Su Arıtma — Flokülasyon, koagülasyon ve pH’a duyarlı testler

🛠️ Mühendislik Detayları ve Teknik Çizimler

Ünal Mühendislik bir mühendislik firması olarak her tankı 3D CAD ortamında tasarlar, müşteriyle çizim üzerinden mutabık kalır ve üretime öyle geçer. Aşağıdaki detaylı çizim, bir karıştırma tankımızın standart konfigürasyonunda yer alan başlıca bileşenleri göstermektedir:

1.1 kW Redüktörlü Gearmotor (517 d/d, 50 Hz, 400 V) — yüksek tork, sessiz çalışma
Reaktif Giriş Portu (Reagent Input Pipe) — kontrollü kimyasal dozajlama için
Pulp Giriş Portu (Pulp Input Pipe) — sürekli besleme uygulamaları için
Çoklu Seviyeli Tahliye Portları (60L / 80L / 100L Blind Plug) — proses hacmine göre seçilebilir tahliye
R 1½” Vidalı Boru Adaptörü — özel hat bağlantıları için
Çıkış Vanası (Output Valve) — tank dibi tam tahliye
M12 Taşıma Kulpu (Eyebolt) — güvenli taşıma ve montaj
Ayarlanabilir Ayaklar — yer ve seviyeleme

💡 Çizimler bilgi amaçlıdır. Standart konfigürasyonlar projenize göre özelleştirilebilir.
